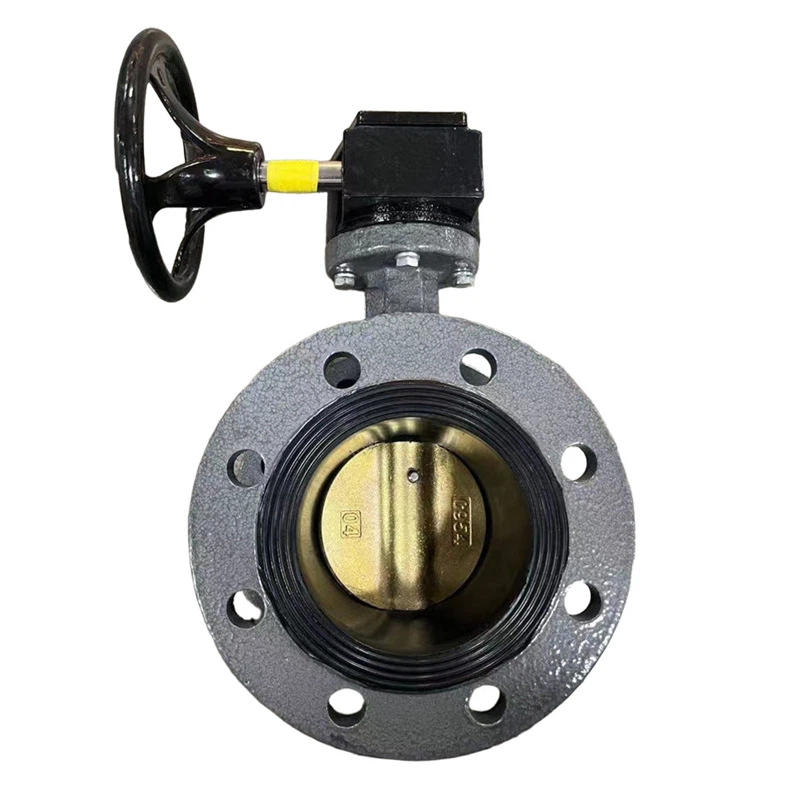

WCB Stahlkörperbronze -Scheibe Gummi aus geflanschem Schmetterlingsventil (Mittellinientyp)
Produkteinführung
Dieses ausgebaute Flansch-Schmetterlingsventil vom Mittellinie-Typ kombiniert ASTM A216 WCB-Stahlkörper mit hochstrahlender Bronzescheibe vollständig mit Gummi . Das Präzisionsgetriebe ermöglicht eine einfache Operation der großen Größe der großen Größe ., die per API 609-Standard mit einem ASME-B16 {{9} 5-Klassen und ASME B16 {{9} 5-Klassen, und ideen B16 {{9} 5-Klassen, und ISME B16 {{{9} 5 Class15. Meerwasseranwendungen.
Produktvorteile
- Überlegene Korrosionsresistenz: Bronze -Scheibe + EPDM -Auskleidung
- Müheloser Betrieb: Getriebe für große Ventile
- Zuverlässige Versiegelung: Bidirektionales Null-Leakage
- Langes Lebensdauer: Über 10 Jahre im Meerwasser
- Qualitätssicherung: ISO9001 zertifiziert
Produktmerkmale

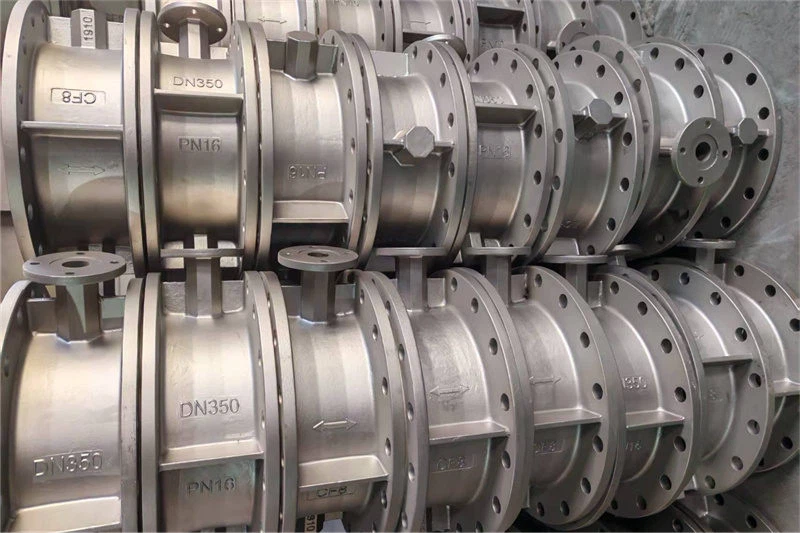

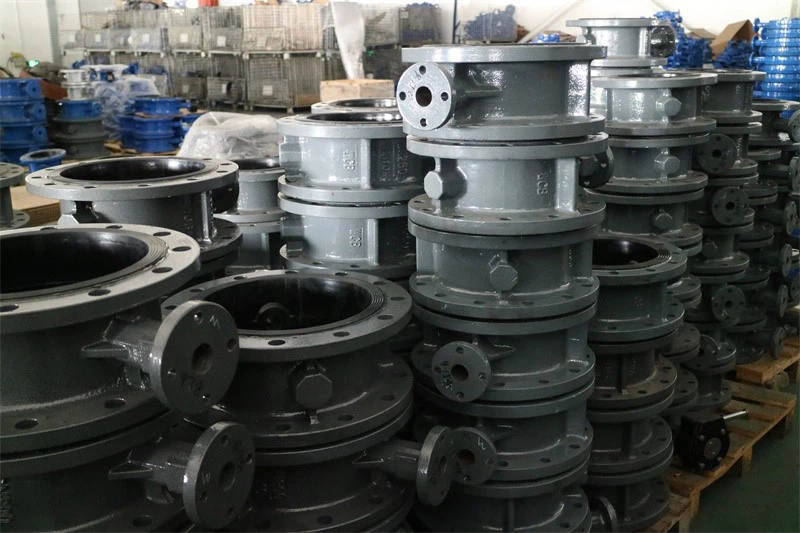

Premium -Materialzusammensetzung

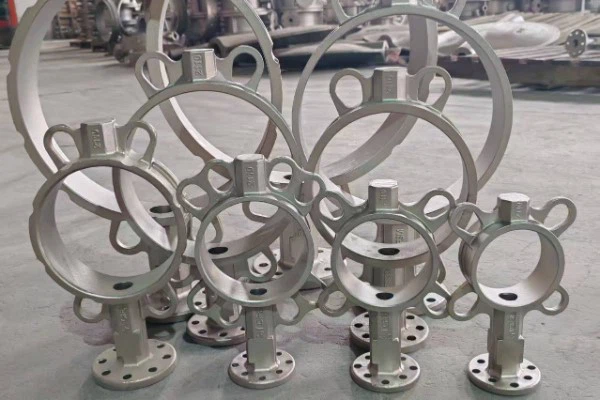

- Körper: Normalisiert WCB Steel (HB 187-241)

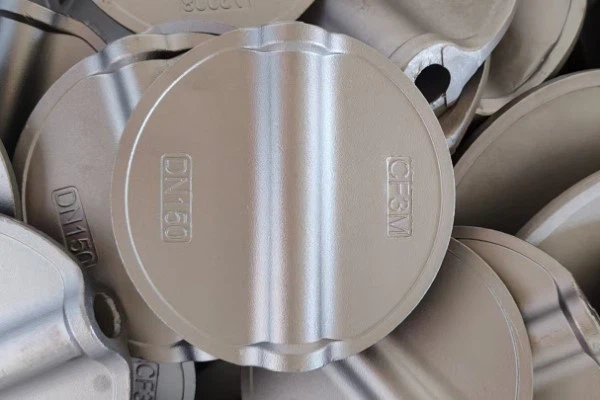

- Disc: C95800 Aluminium Bronze (Cual9Fe4)
- STEM: Hart verchromt 2CR13 (größer oder gleich 25 μm)
01

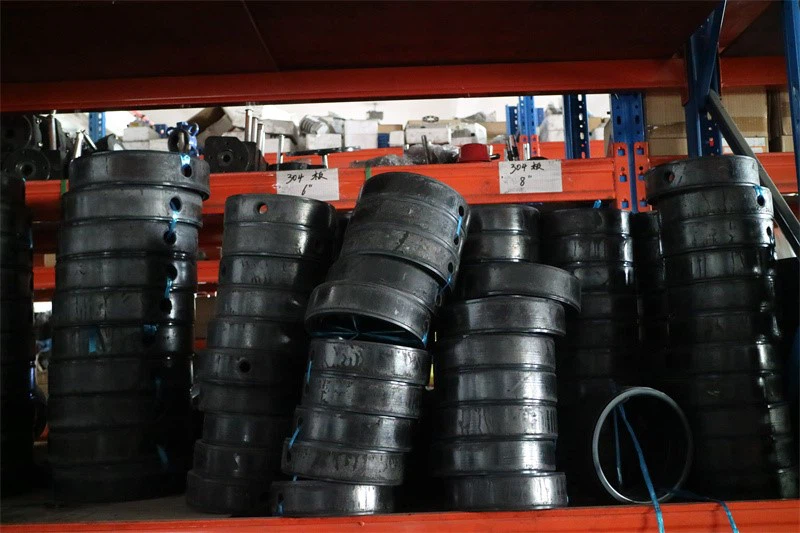

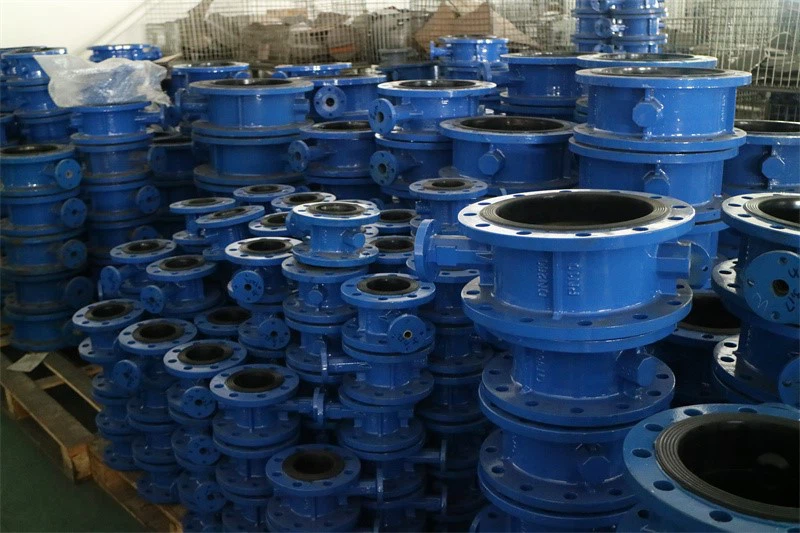

Professionelle Gummifutter
- vollständig mit EPDM -Gummi ausgekleidet
- 6 mm Auskleidungsdicke, Bindungsstärke größer oder gleich 6mpa
- Gummieigenschaften:
* Zugfestigkeit größer oder gleich 15 mPa
* Dehnung größer oder gleich 380%
* Ausgezeichneter Meerwasserwiderstand
02

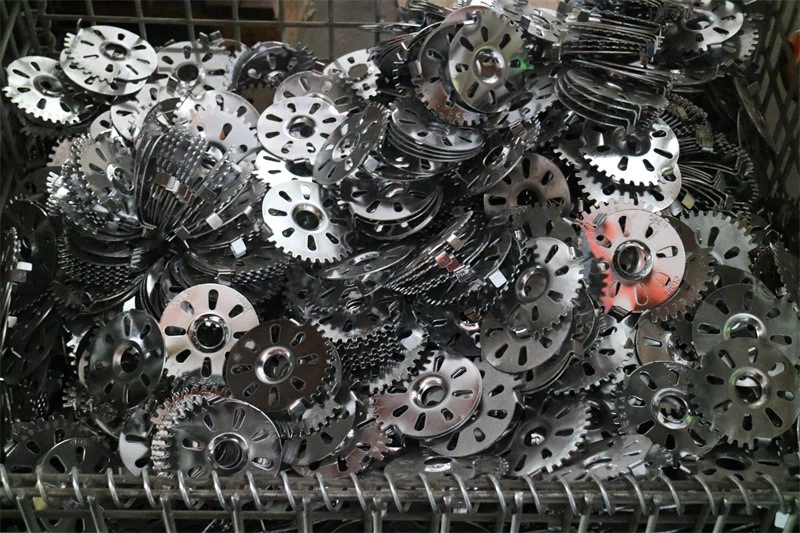

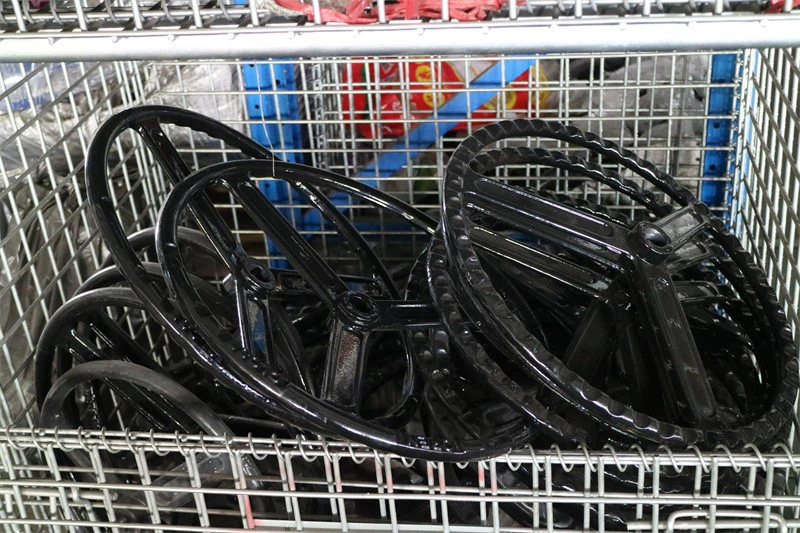

Zahnbetriebssystem
- 20: 1 WORM -Getriebeverringerung
- 85% Drehmomentreduzierung
- Positionsindikator und mechanischer Stopp
03

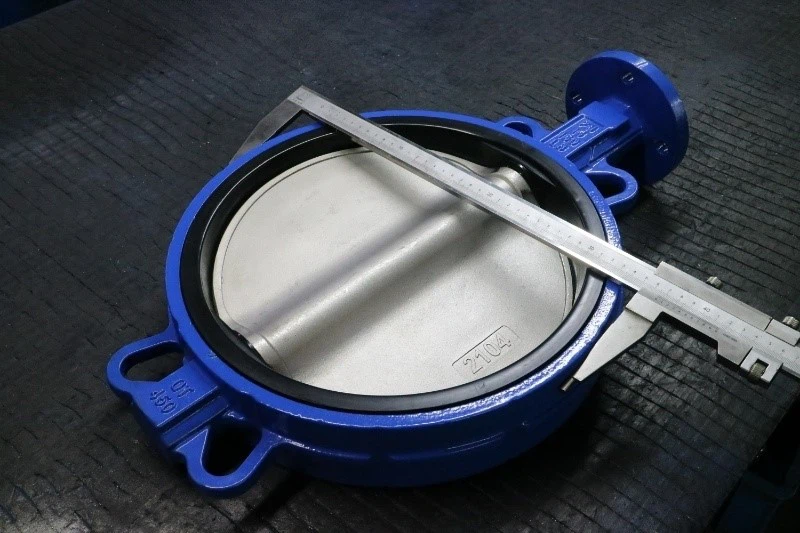

Optimierte Versiegelung
- Mittelliniendesign, bidirektionales Zero-Leakage
- Voller Sitzplatzkontakt
- gleichmäßige Dichtungsdruckverteilung
04
|
Dn Nenndurchmesser |
L |
1,0mpa |
1,6 MPA |
|||||||
|
mm |
Zoll |
D |
D1 |
H1 |
H2 |
N-d0 |
D |
D1 |
n-d0 |
|
|
50 |
2" |
108 |
165 |
125 |
202 |
77 |
4-18 |
165 |
125 |
4-18 |
|
65 |
2.5" |
112 |
185 |
145 |
213 |
93 |
4-18 |
185 |
145 |
4-18 |
|
80 |
3" |
114 |
200 |
160 |
221 |
100 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4" |
127 |
220 |
180 |
234 |
113 |
8-18 |
220 |
180 |
8-18 |
|
125 |
5" |
140 |
250 |
210 |
253 |
123 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6" |
140 |
285 |
240 |
269 |
193 |
8-22 |
285 |
240 |
8-22 |
|
200 |
8" |
152 |
340 |
295 |
316 |
172 |
8-22 |
340 |
295 |
12-22 |
|
250 |
10" |
165 |
395 |
350 |
358 |
202 |
12-22 |
405 |
355 |
12-26 |
|
300 |
12" |
178 |
445 |
400 |
384 |
218 |
12-22 |
460 |
410 |
12-26 |
|
350 |
14" |
190 |
505 |
460 |
439 |
253 |
16-22 |
520 |
470 |
16-26 |
|
400 |
16" |
216 |
556 |
515 |
500 |
300 |
16-26 |
580 |
525 |
16-30 |
|
450 |
18" |
222 |
615 |
656 |
528 |
328 |
20-26 |
640 |
585 |
20-30 |
|
500 |
20" |
229 |
670 |
620 |
552 |
352 |
20-26 |
710 |
650 |
20-33 |
|
600 |
24" |
267 |
780 |
725 |
669 |
397 |
20-30 |
840 |
770 |
20-36 |
|
700 |
28" |
292 |
895 |
840 |
745 |
498 |
24-30 |
910 |
840 |
24-36 |
|
800 |
32" |
318 |
1015 |
950 |
803 |
571 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
36" |
330 |
1115 |
1050 |
880 |
615 |
28-33 |
|||
|
1000 |
40" |
410 |
1230 |
1160 |
935 |
705 |
28-36 |
|||
|
1200 |
48" |
470 |
1455 |
1380 |
1067 |
827 |
32-39 |
|||
Grundinformationen
|
Modell Nr. . |
D41X / D341X / D641X / D941X |
Verbindungsformular |
Flansch |
|
Struktur |
Mitteversiegelung |
Versiegelungsform |
Kraft versiegelt |
|
Ventilstiel |
Normal |
Arbeitsdruck |
0,6 MPA / 1,0MPA / 1,6 MPA / 2,5 MPA / CLASS150 |
|
Arbeitstemperatur |
Normale Temperatur (-40 Grad |
Material der Dichtfläche |
Weich versiegelt / hart versiegelt |
|
Ventilkörper |
Casting |
Standard |
API 609, EN 593, MSS SP67, BS 5155 |
|
Anwendung |
Industrielle Nutzung, Wasserverbrauch, Haushaltsnutzung |
Sitzendes Material |
EPDM, NBR, PTFE, FKM |
|
Zertifizierung |
ISO9001 |
Strömungswiderstand |
Niedriger Widerstand |
|
Transportpaket |
Holzkiste exportieren |
Spezifikation |
Dn 25 - dn2400 |
|
Herkunft |
China |
HS -Code |
8481804090 |
|
Produktionskapazität |
50, 000 Stücke/Jahr |
|
|
Technische Parameter
|
Größe |
Dn 32- dn600 |
Dn 650- dn2000 |
|
Arbeitsdruck |
16Bar |
10BAR |
|
Hülse |
24BAR |
15BAR |
|
Siegel |
18Bar |
11BAR |
|
Betriebstemperatur |
-45 Grad ~ +150 Grad |
|
|
Betriebsumgebung |
Chemieverarbeitung von Ballast- und Bilgensystemen entschärkte Entsalzungsanlagen |
|
|
Fahrmethode |
Handhebelwurm Zahnrad Elektrisch Pneumatik |
|
Führungsstandards
|
Designstandard |
EN 593, MSS SP67, API 609, BS 5155 |
|

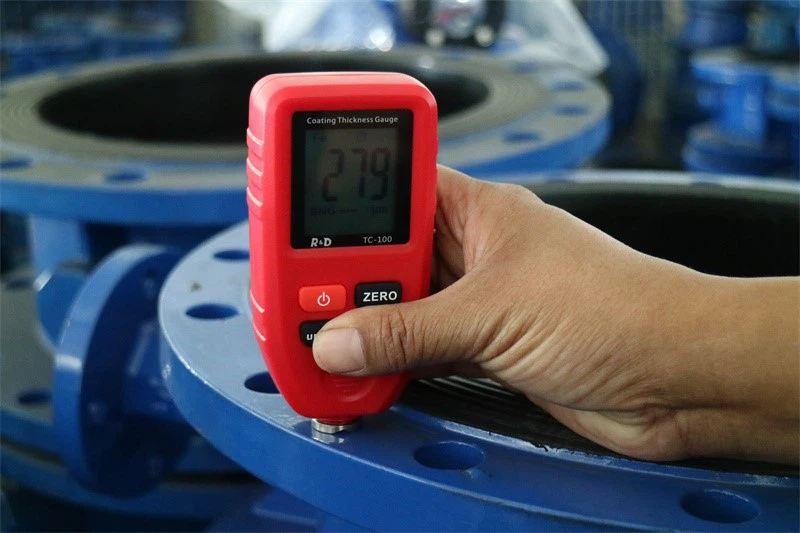

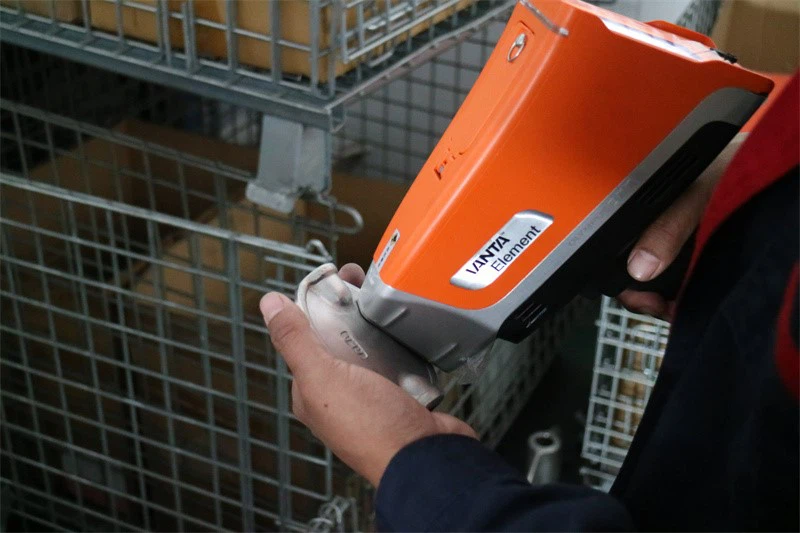

Inspektion & Test |
API 598, ISO 5208, EN 12266 |
|
Endstandard |
ANSI B16.1 CL . 125 LB & B16.5 CL . 150 lb |
|
AS 2129 TABELLE D & E |
|
|
BS 10 TABELLE D & E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511 /2210 (5K & 10K) |
|
|
MSS SP44 CL . 150 lb |
|
|
Awwa C207 |
|
|
SABS 1123 Tabelle 1000/3 & Tabelle 1600/3 |
|
|
Von Angesicht zu Angesicht |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Top Flansch |
ISO 5211 |
