Worin besteht der Unterschied zwischen einem Kugelventil und einem Absperrklappenventil?

Unter den verschiedenen Arten von Wasserregelventilen sind Kugelventile und Absperrklappen zwei beliebte Optionen. Beide dienen der Regulierung des Wasserflusses in einem System, haben jedoch unterschiedliche Eigenschaften, Betriebsmechanismen und Anwendungen. Als erfahrener Lieferant von Wasserregelventilen hatte ich die Gelegenheit, diese Unterschiede genau zu analysieren und zahlreichen Kunden bei der Auswahl des am besten geeigneten Ventils für ihre spezifischen Anforderungen zu helfen. In diesem Blogbeitrag gehe ich detailliert auf die Unterschiede zwischen Kugel-Wasserregelventilen und Schmetterlings-Wasserregelventilen ein und helfe Ihnen dabei, eine fundierte Entscheidung für Ihre Wassermanagementprojekte zu treffen.

Design und Struktur

Der erste offensichtliche Unterschied zwischen Kugel- und Schmetterlings-Wasserregelventilen liegt in ihrem Design und ihrer strukturellen Zusammensetzung.

Ein Kugelventil besteht typischerweise aus einem runden, kugelförmigen Körper mit einer inneren Trennwand, die das Ventil in zwei Kammern unterteilt. Der Strömungsweg durch ein Kugelventil ist S-förmig, was bedeutet, dass die Flüssigkeit beim Durchgang durch das Ventil zweimal die Richtung ändern muss. Diese Konstruktion zeichnet sich durch einen Stopfen oder eine Scheibe aus, die sich gegen einen Sitz auf und ab bewegt, um den Durchfluss zu steuern. Der Ventilschaft ist mit der Scheibe verbunden und dient dazu, die Scheibe zu drehen oder in einer linearen Bewegung zu bewegen. Der kugelförmige Körper des Kugelventils gibt ihm seinen Namen und bietet eine gute Unterstützung für die internen Komponenten.

Dagegen ist eine Absperrklappe einfacher aufgebaut. Es besteht aus einer kreisförmigen Scheibe, die auf einer Welle in der Mitte des Ventilkörpers montiert ist. Die Scheibe ist bei geschlossenem Ventil senkrecht zum Strömungsweg und bei vollständig geöffnetem Ventil parallel zum Strömungsweg positioniert. Der Ventilkörper besteht normalerweise aus einem kurzen, zylindrischen Abschnitt und die Funktion basiert auf der Drehung der Scheibe. Die Scheibe kann um 90 Grad von der vollständig geöffneten in die vollständig geschlossene Position gedreht werden, sodass es sich um ein Ventil mit einer Vierteldrehung handelt.

Strömungseigenschaften

Die Strömungseigenschaften von Durchgangs- und Absperrklappen unterscheiden sich aufgrund ihrer konstruktiven Unterschiede erheblich.

Durchgangsventile sind für ihre hervorragenden Drosseleigenschaften bekannt. Der S-förmige Strömungsweg und die präzise Bewegung der Scheibe gegen den Sitz ermöglichen eine feine Steuerung der Durchflussmenge. Dies macht Kugelventile ideal für Anwendungen, bei denen eine genaue Durchflussregelung erforderlich ist, beispielsweise in chemischen Verarbeitungsanlagen, in denen die Zugabe von Reagenzien sorgfältig kalibriert werden muss, oder in Heizungs-, Lüftungs- und Klimaanlagen (HLK) zur Temperatur- und Druckregelung. Der S-förmige Strömungsweg erzeugt jedoch auch einen relativ hohen Druckabfall über dem Ventil, was bedeutet, dass mehr Energie erforderlich ist, um den Durchfluss aufrechtzuerhalten.

Absperrklappen bieten im Vergleich zu Kugelventilen einen deutlich geringeren Druckabfall. Da der Strömungsweg bei geöffnetem Ventil relativ gerade ist, erfährt die Flüssigkeit weniger Widerstand. Dies macht Absperrklappen energieeffizienter, insbesondere in Systemen, in denen große Wassermengen transportiert werden müssen, beispielsweise in Wasseraufbereitungsanlagen oder großen Bewässerungssystemen. Allerdings ist ihre Drosselfähigkeit im Vergleich zu Durchgangsventilen etwas eingeschränkt. Wenn eine Absperrklappe teilweise geöffnet ist, erzeugt die Scheibe Turbulenzen in der Strömung, die bei niedrigen Durchflussraten zu einer ungenauen Durchflussregelung führen können.

Betriebsmechanismen

Auch die Art und Weise, wie diese beiden Ventilarten bedient werden, ist unterschiedlich.

Kugelventile werden normalerweise durch ein Handrad oder einen Aktuator betätigt, der den Ventilschaft auf und ab bewegt. Die lineare Bewegung des Schafts wird zum Anheben oder Absenken der Scheibe und zum Öffnen oder Schließen des Ventils verwendet. Diese Betriebsart bietet ein hohes Maß an Kontrolle, da der Bediener die Scheibe präzise positionieren kann, um die gewünschte Durchflussrate zu erreichen. Dies bedeutet jedoch auch, dass die Betätigung von Kugelventilen einen höheren Aufwand erfordert, insbesondere bei großen Ventilen oder Hochdrucksystemen.

Absperrklappen sind Vierteldrehventile, das heißt, sie können durch Drehen der Scheibe um 90 Grad schnell geöffnet oder geschlossen werden. Dadurch sind sie sehr einfach und schnell zu bedienen und werden häufig in Anwendungen eingesetzt, bei denen eine schnelle Abschaltung erforderlich ist, beispielsweise in Notsituationen. Die Betätigung einer Absperrklappe kann manuell über einen Hebel oder ein Handrad oder automatisiert über einen elektrischen, pneumatischen oder hydraulischen Antrieb erfolgen.

Anwendungen

Aufgrund ihrer unterschiedlichen Eigenschaften werden Durchgangs- und Absperrklappen in unterschiedlichen Anwendungen eingesetzt.

Kugelventile werden häufig in Anwendungen eingesetzt, bei denen eine genaue Durchflussregelung von entscheidender Bedeutung ist. Beispielsweise werden in Kesselspeisewassersystemen Kugelventile verwendet, um die in den Kessel eintretende Wassermenge zu regulieren und so eine ordnungsgemäße Dampferzeugung sicherzustellen. In der pharmazeutischen Herstellung werden diese Ventile verwendet, um den Fluss präziser Mengen an Inhaltsstoffen während des Produktionsprozesses zu steuern. Eine weitere wichtige Anwendung sind Hochdruck- und Hochtemperatursysteme, wo die robuste Konstruktion von Kugelventilen den rauen Bedingungen standhält.

Absperrklappen werden häufig in Rohrleitungen und Systemen mit großem Durchmesser eingesetzt, bei denen ein schneller Betrieb und ein geringer Druckabfall erforderlich sind. In Wasserverteilungsnetzen werden Absperrklappen zur Steuerung des Wasserflusses in Hauptleitungen eingesetzt. Sie sind auch häufig in Kühlwassersystemen für Kraftwerke sowie in Schiffsanwendungen zur Ballastwasserkontrolle zu finden.

Installation und Wartung

Auch die Installations- und Wartungsanforderungen für Durchgangs- und Absperrklappen variieren.

Kugelventile sind im Allgemeinen komplexer zu installieren, da sie größer sind und eine ordnungsgemäße Ausrichtung von Ventilschaft und Ventilteller erforderlich sind. Außerdem benötigen sie für Betrieb und Wartung mehr Platz um das Ventil herum. Die Wartung von Kugelventilen kann zeitaufwändiger sein, da die internen Komponenten zur Inspektion und zum Austausch zerlegt werden müssen. Der Sitz und die Scheibe eines Kugelventils unterliegen einem Verschleiß, insbesondere bei Anwendungen mit hohem Durchfluss oder hohem Druck, und müssen möglicherweise regelmäßig ausgetauscht werden.

Absperrklappen sind relativ einfach zu installieren. Durch ihre kompakte Bauweise nehmen sie weniger Platz ein und lassen sich problemlos in bestehende Systeme integrieren. Die Wartung von Absperrklappen ist im Allgemeinen einfacher, da weniger interne Komponenten überprüft und ausgetauscht werden müssen. Die Hauptaufgabe der Wartung einer Absperrklappe besteht darin, die ordnungsgemäße Drehung der Klappe und die Dichtleistung der Klappe sicherzustellen.

Kostenüberlegungen

Bei jeder Ventilauswahl sind die Kosten ein wichtiger Faktor. Durchgangsventile sind im Allgemeinen teurer als Absperrklappen. Der komplexe Konstruktions- und Herstellungsprozess von Absperrventilen sowie ihre hochpräzisen Komponenten tragen zu den höheren Kosten bei. Darüber hinaus können auch die Energiekosten, die mit der Zeit mit dem höheren Druckabfall von Kugelventilen einhergehen, erheblich sein.

Absperrklappen sind sowohl im Hinblick auf den Anschaffungspreis als auch auf den langfristigen Energieverbrauch kostengünstiger. Ihr einfaches Design und die kostengünstigere Herstellung machen sie zu einer attraktiven Option für Großprojekte, bei denen die Kosten eine wichtige Rolle spielen.

Unsere Produktangebote und Vorteile als Lieferant

Als Lieferant von Wasserregelventilen bieten wir ein breites Sortiment an Kugel- und Absperrklappen-Wasserregelventilen an, um den unterschiedlichen Anforderungen unserer Kunden gerecht zu werden. Unsere Kugelventile sind aus hochwertigen Materialien gefertigt, um Langlebigkeit und präzise Durchflusskontrolle zu gewährleisten. Sie eignen sich für Anwendungen, die eine genaue Drosselung erfordern und können Umgebungen mit hohem Druck und hohen Temperaturen standhalten.

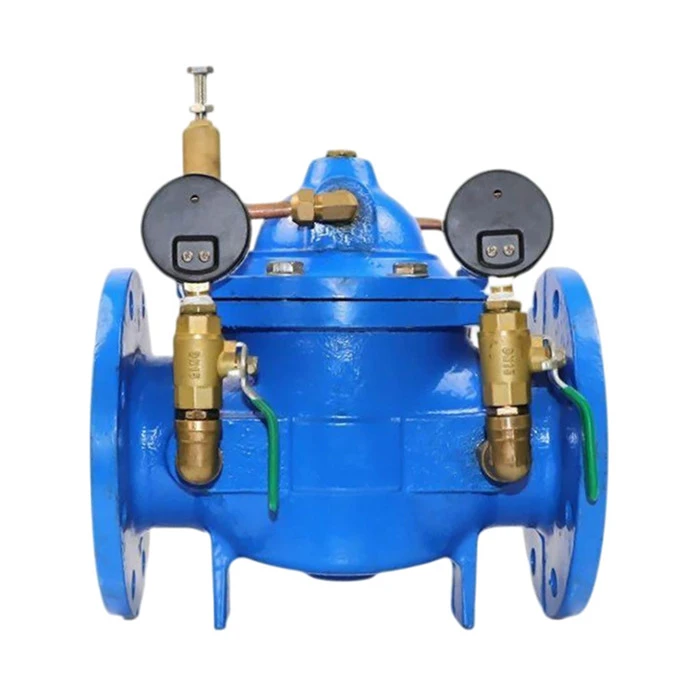

Unsere Absperrklappen hingegen sind für ihre Energieeffizienz und schnelle Bedienung bekannt. Sie bestehen aus korrosionsbeständigen Materialien und eignen sich daher ideal für den Einsatz in Wasseraufbereitungs- und -verteilungssystemen. Zusätzlich zu diesen Standardventiltypen bieten wir auch andere verwandte Produkte an, wie zLangsam schließendes Rückschlagventil aus Edelstahl 300X, was einen Rückfluss verhindern und Wasserschläge reduzieren kann; Die200X Druckminderventil, das zur Aufrechterhaltung eines stabilen Hinterdrucks verwendet wird; und die300X langsam schließendes Rückschlagventil, das eine zuverlässige Non-Return-Leistung bietet.

Wenn Sie uns als Ihren Ventillieferanten wählen, erhalten Sie nicht nur qualitativ hochwertige Produkte, sondern auch unseren professionellen technischen Support und Kundendienst. Unser Expertenteam kann Ihnen bei der Auswahl des am besten geeigneten Ventils für Ihre spezifische Anwendung helfen, Installationsanleitungen geben und zeitnahe Wartungs- und Reparaturdienste anbieten.

Abschluss

Zusammenfassend lässt sich sagen, dass die Wahl zwischen einem Kugel-Wasserregelventil und einem Schmetterlings-Wasserregelventil von verschiedenen Faktoren abhängt, einschließlich der erforderlichen Durchflussregelgenauigkeit, Druckabfalltoleranz, Betriebsgeschwindigkeit, Installationsraum und Kosten. Kugelventile eignen sich besser für Anwendungen, die eine präzise Durchflussregulierung erfordern, während Absperrklappen eher für große Systeme geeignet sind, bei denen Energieeffizienz und schneller Betrieb im Vordergrund stehen.

Wenn Sie Wasserregelventile für Ihr Projekt benötigen, sei es ein Durchgangsventil, eine Absperrklappe oder eines unserer anderen Ventilprodukte, kontaktieren Sie uns gerne für eine ausführliche Beratung und eine maßgeschneiderte Ventillösung. Unser Team hilft Ihnen gerne dabei, die beste Wahl für Ihre Wassermanagementanforderungen zu treffen.
